Hängend, Linearkugelführung
Strahlenschutzschiebetore für LINAC-Therapieräume mit Labyrinth müssen folgende technische Anforderungen erfüllen:
- Strahlendichtigkeit gegen Tertiärstrahl
(Beschleuniger bis 25 MV Photonen, bis 20 MeV Elektronen) - Durchgang bodengleich, ohne Vertiefung
- Torlaufzeiten max. 15 sec.
- Notöffnung bei Stromausfall manuell, max. Schubkraft 300 N
- Notöffnung bei technischem Versagen mit vor Ort befindlichem Gerät in angemessener Zeit
Die Dimensionierung des Strahlenschutzes erfolgt durch den Linearbeschleunigerhersteller.
Typischerweise werden diese Tore für Beschleuniger mit 15 - 18 MV Photonenstrahlung nach DIN 6847 mit einer Abschirmung von ca. 20 bis 40 mm Blei und 250 bis 320 mm Paraffin ausgeführt.
Die resultierende Torblattstärke beträgt 250 bis 400 mm, das resultierende Torblattgewicht bis zu 3 t bei Tordurchgangsabmessungen von ca. 1,4 m Breite und 2,10 m Höhe.

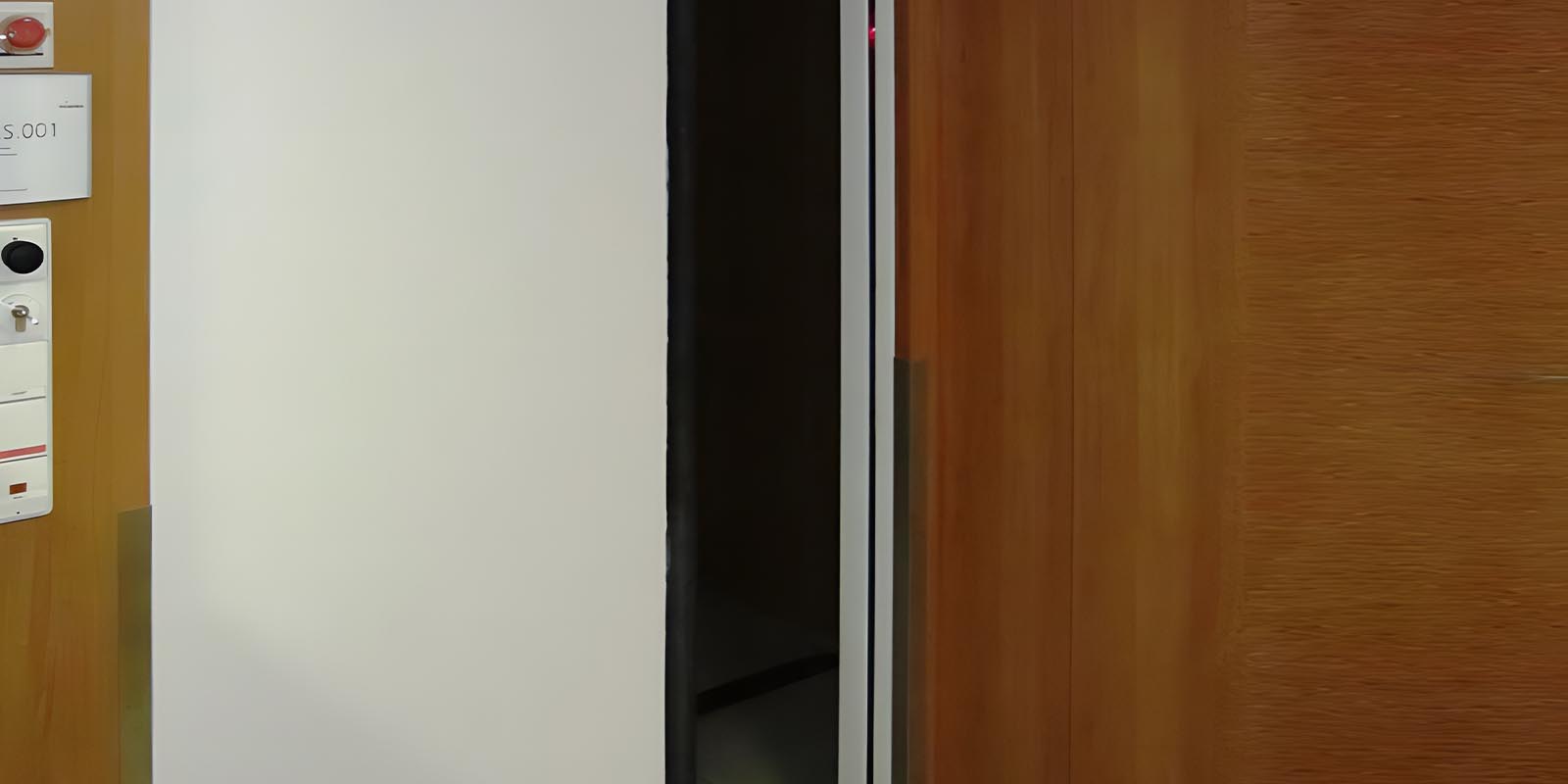

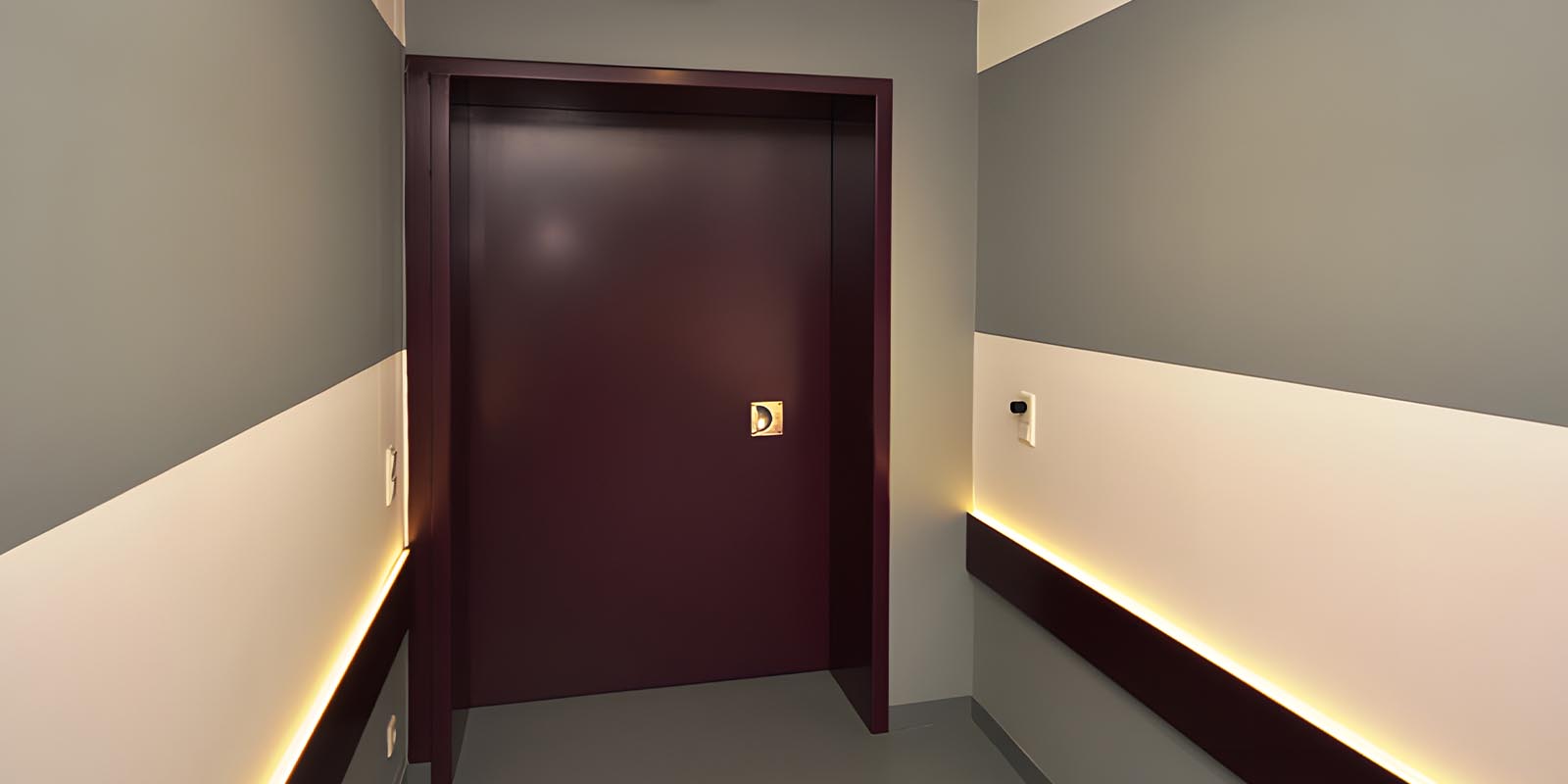

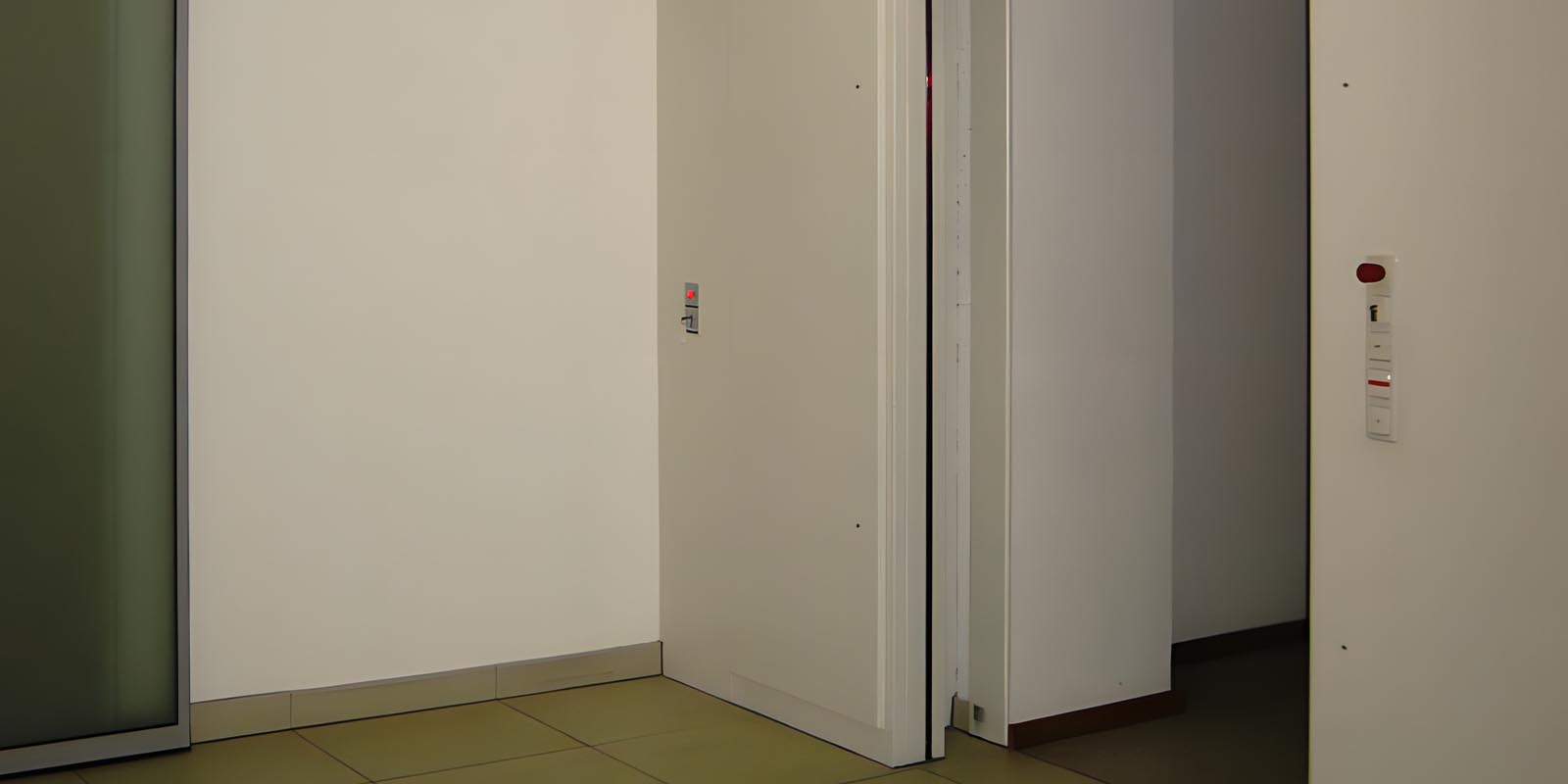

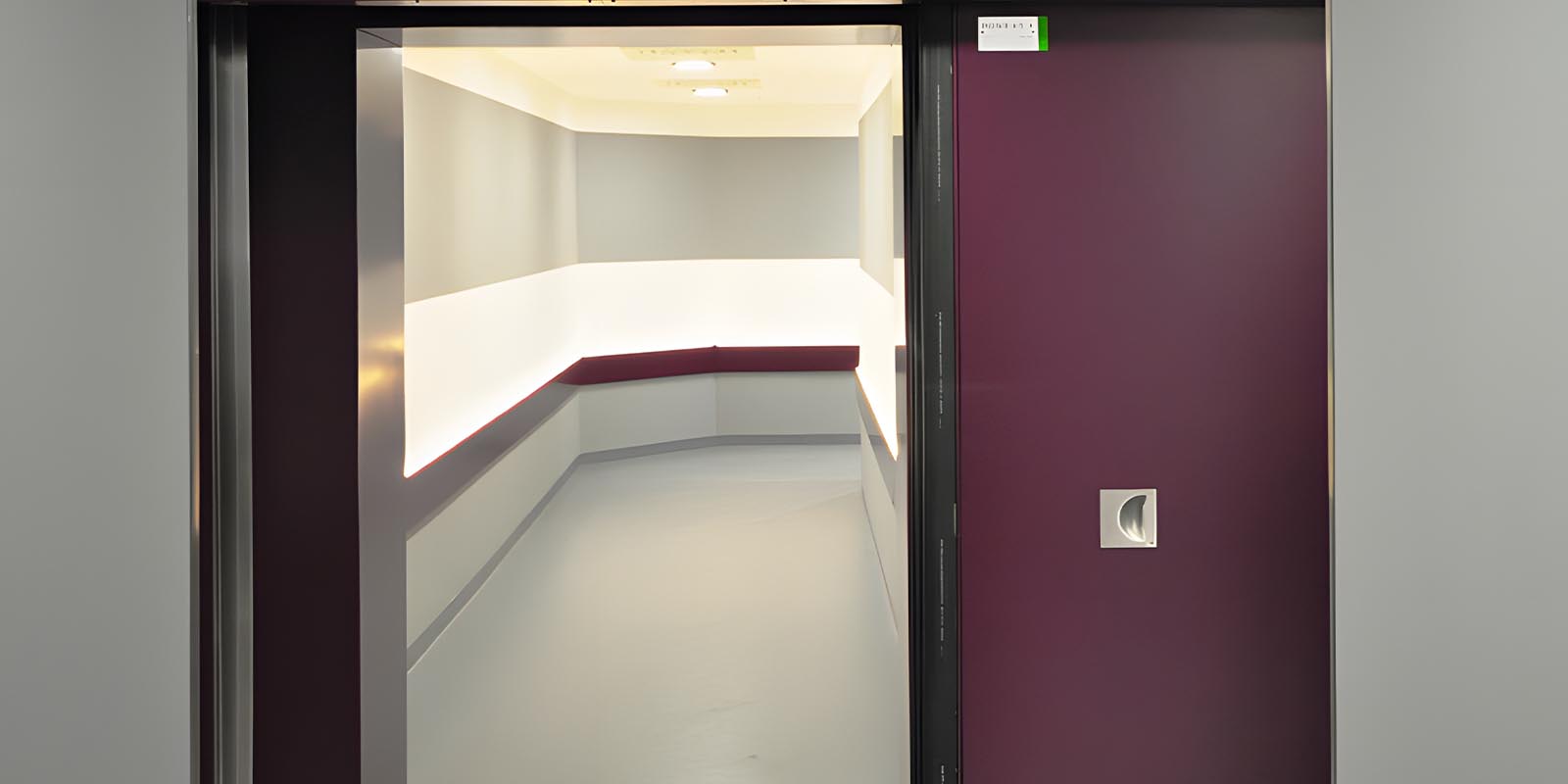

Tore dieser Bauart werden am Türsturz hängend mit Linearkugelführung montiert. Die Aufhängung erfolgt mit Konsolen oder in Portalbauweise. Der Torantrieb erfolgt über Zahnriemen.
Tore gleicher Bauweise und Dimension werden auch für Brachytherapie- und Afterloadingbunker sowie für PET/CT-Strahlenschutzräume eingesetzt.
