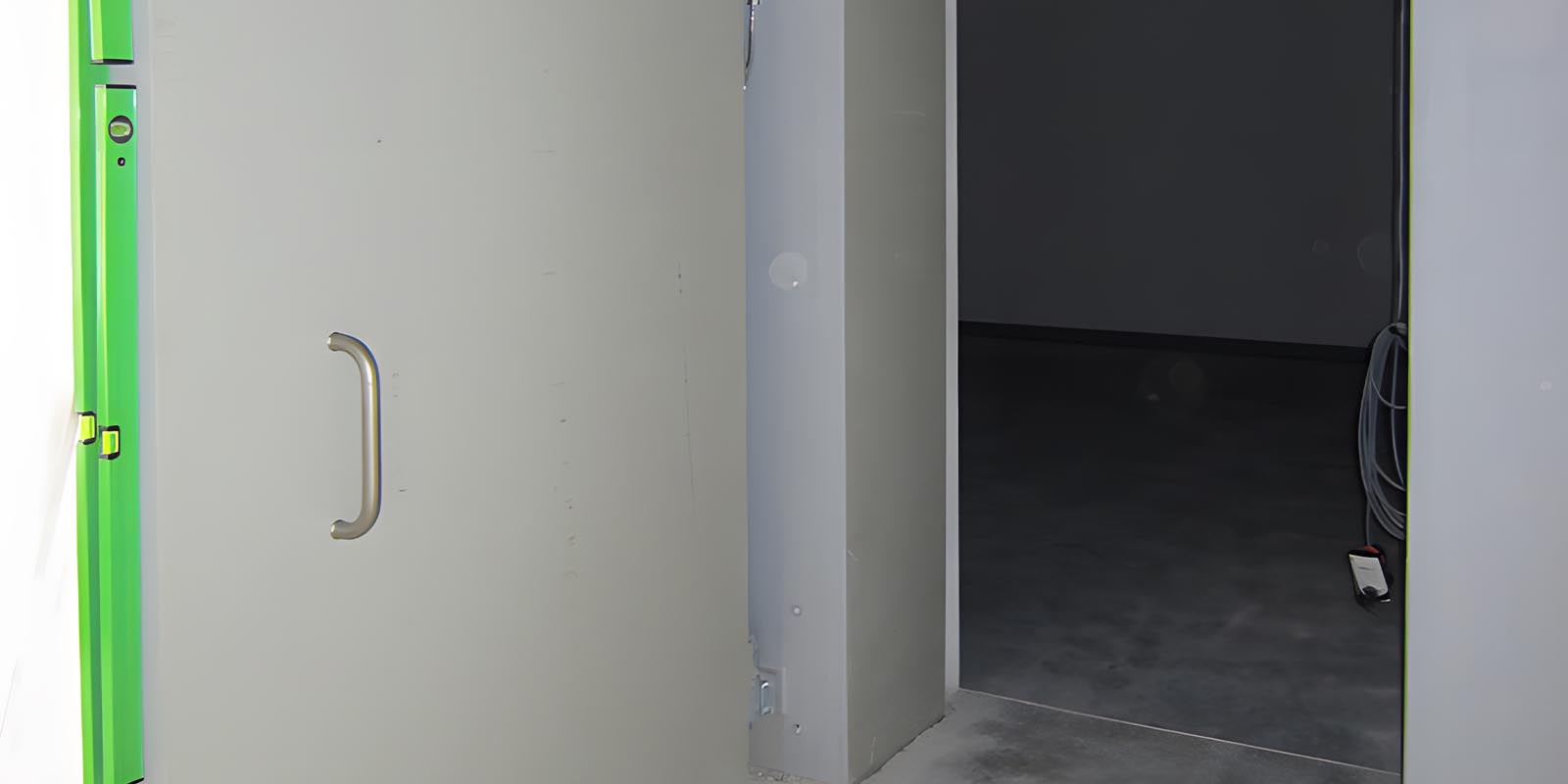

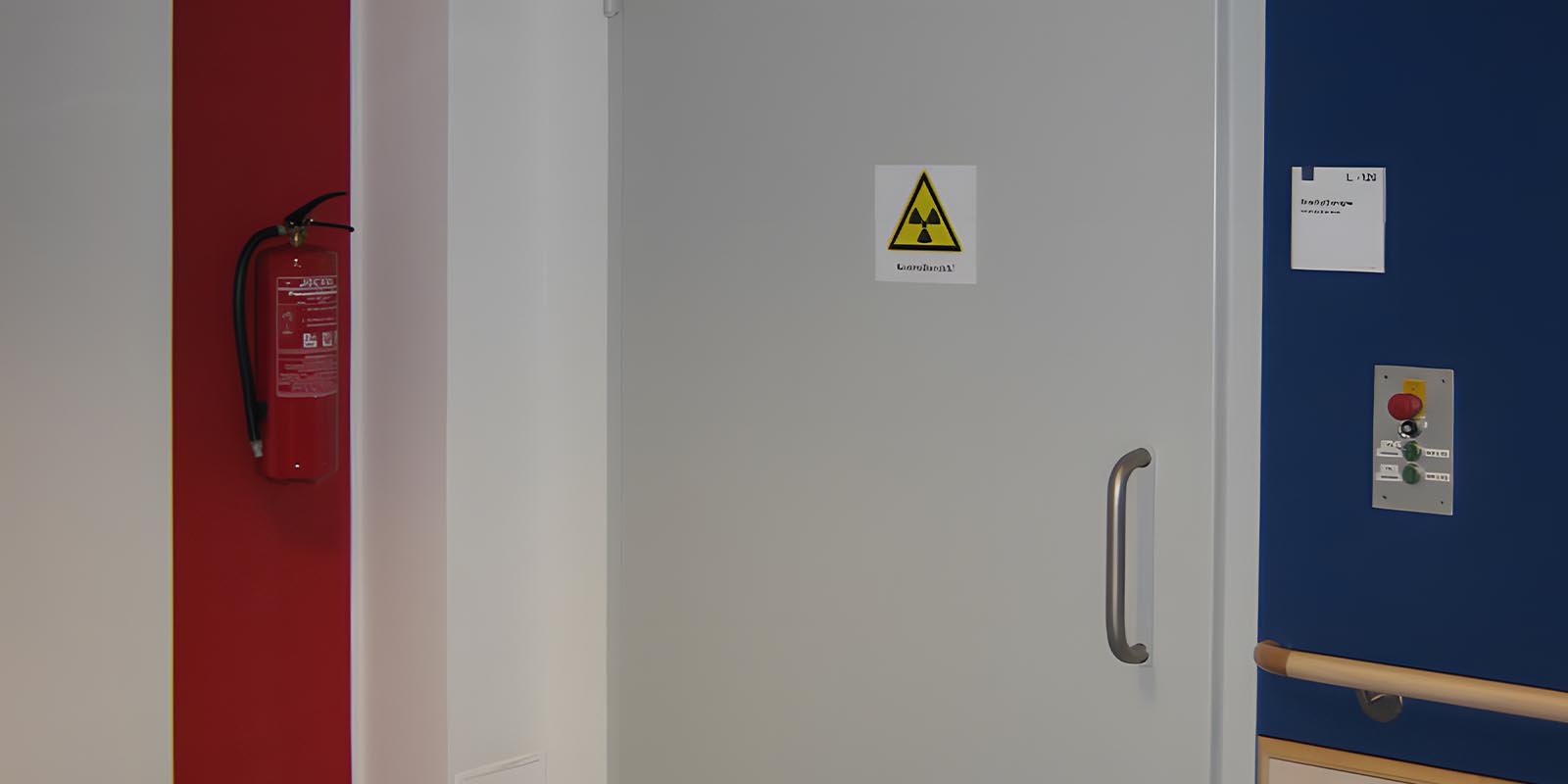

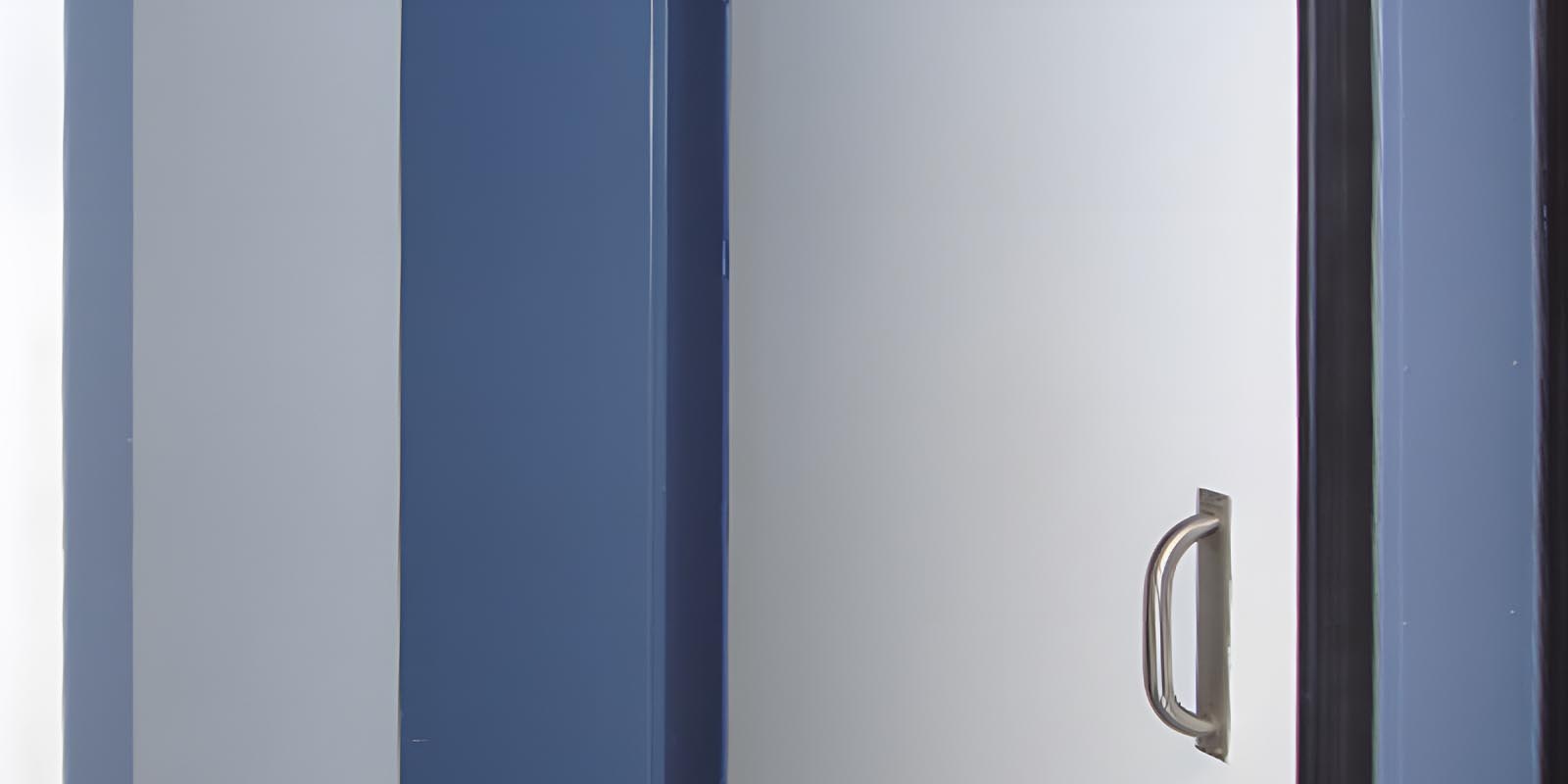

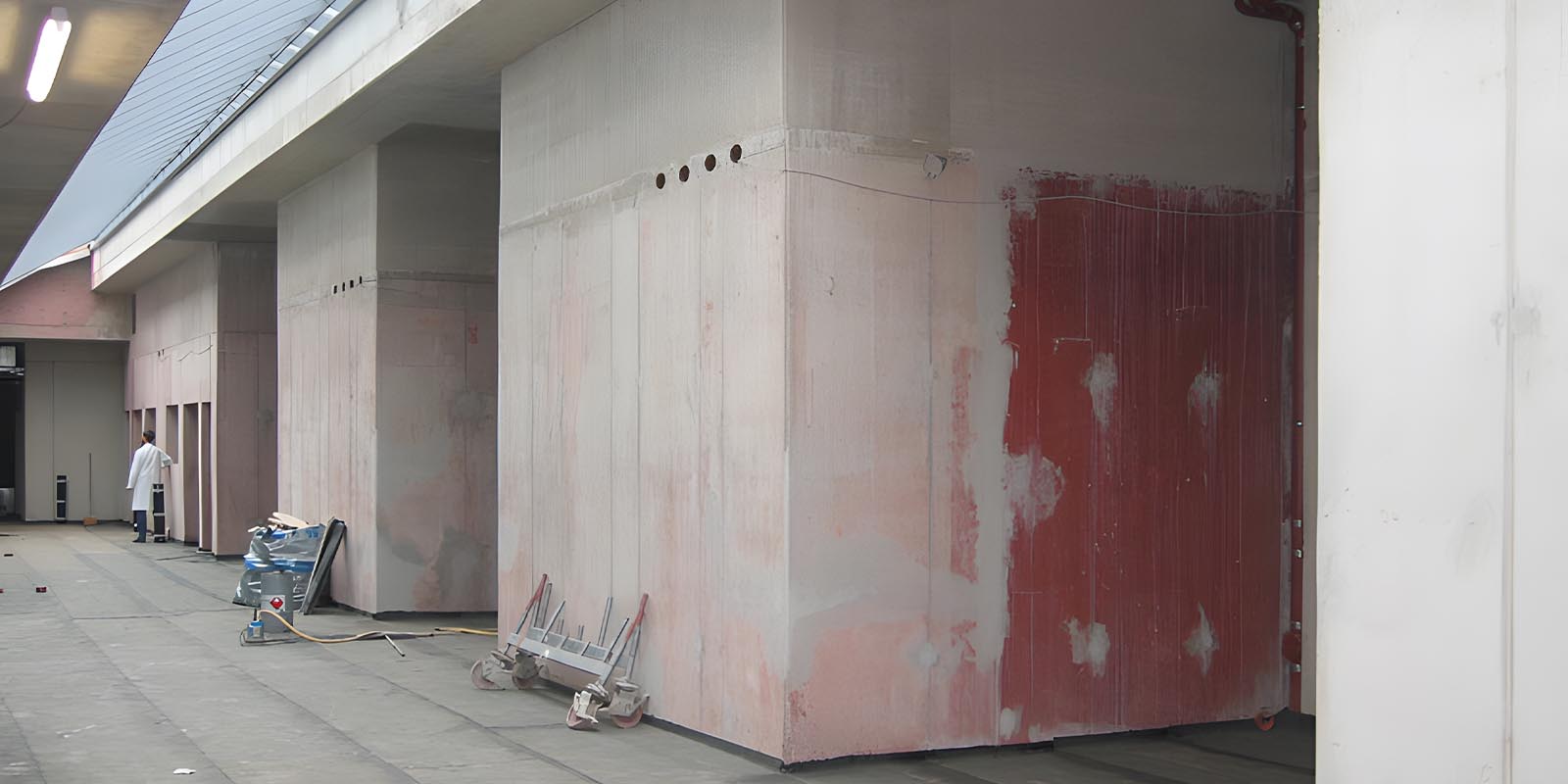

Drehflügeltore

Strahlenschutztore für LINAC-Therapieräume mit Labyrinth werden dann als Drehflügeltore ausgeführt, wenn die örtlichen Verhältnisse eine Ausführung als Schiebetor nicht zulassen.
Sie müssen folgende technische Anforderungen erfüllen:

• Strahlendichtigkeit gegen Tertiärstrahl
  (Beschleuniger bis 25 MV Photonen, bis 20 MeV Elektronen)
• Durchgang bodengleich, ohne Vertiefung
• Torlaufzeiten angemessen
• Notöffnung bei Stromausfall manuell, max. Zugkraft 400 N
• Notöffnung bei technischem Versagen mit vor Ort befindlichem Gerät in angemessener Zeit

Die Dimensionierung des Strahlenschutzes erfolgt durch den Linearbeschleunigerhersteller.

Typischerweise werden diese Tore für Beschleuniger mit 15 - 18 MV Photonenstrahlung nach
DIN 6847 mit einer Abschirmung von ca. 15 bis 30 mm Blei und 200 bis 300 mm Paraffin ausgeführt.

Die resultierende Torblattstärke beträgt 250 bis 400 mm. Das resultierende Torblattgewicht wird über Schwerlastbänder an entsprechend auszulegenden Torzargen aufgehängt. Der Antrieb erfolgt über eine Motor-/Getriebekombination oberhalb der Aufhängung.

Tore gleicher Bauweise und Dimension werden auch für Brachytherapie und Afterloadingbunker sowie für PET/CT-Strahlenschutzräume eingesetzt.
